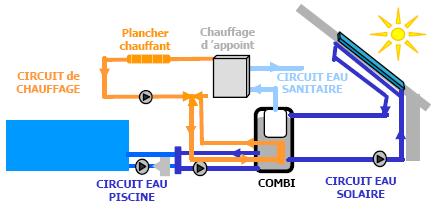

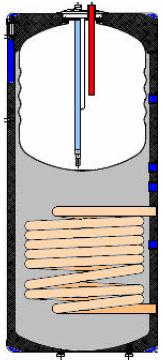

Un ballon de stockage COMBI
consiste en un ballon-tampon
correspondant à une cuve de vidange
intégrée et un ballon intérieur inox. Ils
permettent une production d ’eau
chaude sanitaire et de chauffage
utilisée pour votre foyer et/ou
votre piscine intérieure. Lorsque
l’énergie solaire est suffisante dans le
ballon-tampon, l’eau de retour du
circuit de chauffage est réchauffée via
l’échangeur de chaleur situé dans le
bas du ballon, ou bien l’énergie est
extraite de ce serpentin pour la piscine.
Nos ballons COMBI utilisent les même
systèmes de pompages, régulations que les
ballons SOLAR.
| |
COMBI 600 |
COMBI 800 |
COMBI 1000 |
| Capacité totale (L) |
600 |
800 |
1000 |
| Volume sanitaire (L) |
200 |
200 |
250 |
| Poids à vide (kg) |
150 |
230 |
265 |
| Diamètre (mm) |
770 |
950 |
950 |
| Hauteur (mm) |
1730 |
1840 |
2250 |
|
LE SYSTEMES AUTOVIDANGEABLE

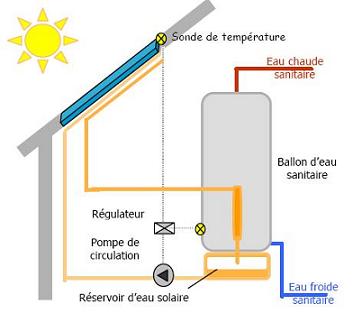

Le système à vidange automatique protège le chauffe-eau solaire
contre le gel et la surchauffe. PH Energies met en avant un système particulier sans entretien, écologique et fiable.
Pour éviter ces inconvénients, PH Energies équipe ses chauffe-eau du
système autovidangeable. Les conduites du circuit primaire,
séparées du sanitaire, ne sont pas entièrement remplies d'eau. Une
régulation contrôle premièrement la différence de température entre
des sondes situées au niveau du capteur et dans le ballon de
stockage. Elle pilote ensuite la pompe de circulation uniquement si le
capteur est plus chaud que le ballon.
Si la différence de température est trop faible ou que la température
du ballon atteint déjà le maximum de 83°C, la pompe s’arrête et
l’eau s’écoule des capteurs vers le réservoir d ’eau solaire.

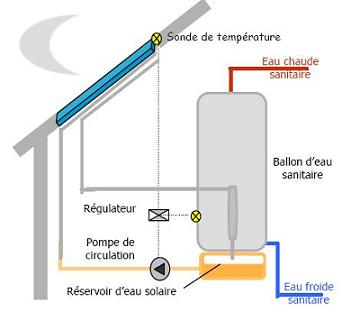

Au repos donc les capteurs ne sont jamais remplis d’eau. Il y a donc
aucun danger de gel ou de surchauffe.
Voir schémas ci-dessous
RESERVOIR DE VIDANGE
Nous utilisons une cuve de vidange externe si la différence de
hauteur entre le niveau de vidange dans le ballon et le haut des
capteurs dépasse 8 m ou si la longueur des tuyaux est trop
importante. (se référer à la l’indication des longueurs de tuyaux par
ballons).
Cette cuve de vidange interrompt la conduite du haut du capteur
vers le ballon (alimentation) et se situe idéalement aussi près que
possible en dessous du capteur solaire. Les conduites entre le
capteur et la cuve de vidange doivent bien sûr présenter une pente
pour permettre au capteur de se vidanger complètement. La taille de
la cuve de vidange dépend de la surface de capteurs. Pour une
surface de capteurs jusqu’à 6 m² on utilise une cuve de vidange de
10 litres. Pour une surface de capteurs comprise entre 6m² et 12 m²
nous placerons le vase de vidange de 19 litres.
DANS QUELLES PROPORTIONS LE SYSTEME COUVRIRA VOS BESOINS EN EAU CHAUDE ?

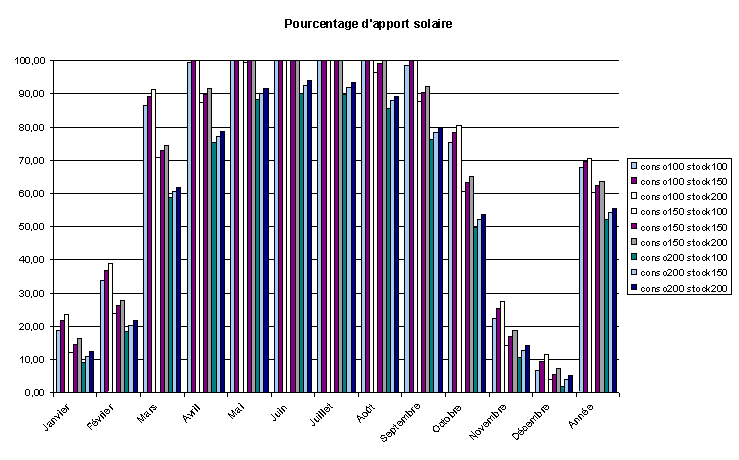

Comme on le constate sur ce graphe (calculé avec une surface de capteur de 4,12 m2, une eau chaude à 45°C et la météo de la ville de Lille) pour une surface de capteur donnée l'apport solaire dépend surtout de la consommation journalière en eau chaude. Sur une base annuelle, l'approvisionnement en eau chaude sera de 50 à 70% selon le dimensionnement de l'installation. Le chauffage complémentaire garantira le confort les jours d'hiver.
