Ballons SOLAR
CARACTERISTIQUES
La gamme des ballons Solars permet une production d ’eau
chaude sanitaire. Les ballons sont équipés d’une pompe, un
contrôleur, un thermostat, un réservoir de vidange et en option
d’une résistance électrique d’appoint. Ces systèmes de stockages
conviennent à toutes les qualités d’eau et correspondent aux plus
hauts standards de qualités demandés par les clients.
Gamme de produits :
• Le système de stockage Solar est disponible comme pré-chauffage
(type MONO) avec un simple échangeur (pour le circuit solaire).
• Avec un 2ème échangeur optionnel (type DUO), il fournit un chauffage
d’appoint économique au moyen d’une chaudière traditionnelle.
• En option le ballon peut aussi être équipé d’une résistance électrique
comme chauffage d’appoint.
COMPACT : Le système de stockage Solar est compact pour
sauvegarder l’espace habitable de l’utilisateur. Les composants
nécessaires au fonctionnement d’un système solaire (excepté le
capteur) sont directement intégrés sur le ballon, pour réduire un
maximum le temps d’installation (quelques heures).
AUTOVIDANGEABLE : Le système de stockage Solar est construit
pour les systèmes “autovidangeables”, mais convient aussi pour les
systèmes sous pression.
REGULATION : La régulation est spécialement développée pour le
système Solar. Ses nombreuses fonctionnalités optimisent les
performances du système. Elle contrôle la température pour ajuster le
débit. L’utilisateur est informé des différentes températures,
performances et autres fonctionnalités du système. L'énergie produite
peut aussi être mesurée en option.
SERVICE : Le système de stockage Solar autovidangeable ne
nécessite pas ou très peu d ’entretien.
APPLICATIONS : Eau chaude sanitaire domestique.

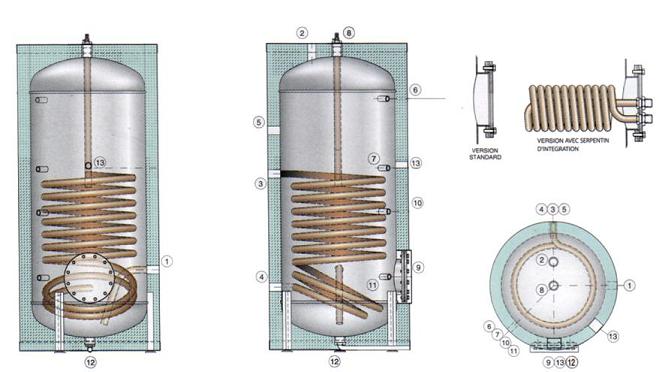

Ballon 1 échangeur (type S)
Connexions :
1. Entrée eau sanitaire
2. Sortie eau chaude
3. Entrée échangeur solaire
4. Sortie échangeur solaire
5. Recyclage
6. Instrumentation/Anode électronique
7. Instrumentation/Anode électronique
8. Anode
9. Inspection
10. Instrumentation/Anode électronique
11. Instrumentation/Anode électronique
12. Décharge
13. Instrumentation/Anode électronique
|
|
| Litres |
Surface échangeur
(m²)
|
Puissance
(kW)
|
Temps de mise en marche
(min)
|
Production E.C.S.
(L/h)
|
Hauteur totale du ballon
(mm)
|
Diamètre total du ballon
(mm)
|
Poids
(kg)
|
| 150 |
1 |
26 |
29 |
639 |
1405 |
510 |
62 |
>
| 200 |
1.2 |
31.2 |
22 |
766 |
1425 |
560 |
71 |
>
| 300 |
1.5 |
39 |
26 |
958 |
1480 |
670 |
91 |
>
| 400 |
2 |
50 |
27 |
1228 |
1760 |
720 |
135 |
>
| 500 |
2.1 |
52.5 |
32 |
1290 |
1790 |
790 |
154 |
>
| 750 |
3 |
75 |
34 |
1842 |
2100 |
890 |
172 |
>
| 1000 |
3.5 |
87.5 |
38 |
2150 |
2153 |
990 |
235 |
(Les données thermiques sont calculées avec primaire à 85°C et production e.c.s. de 10 à 45°C avec accumulation à 60 °C.)

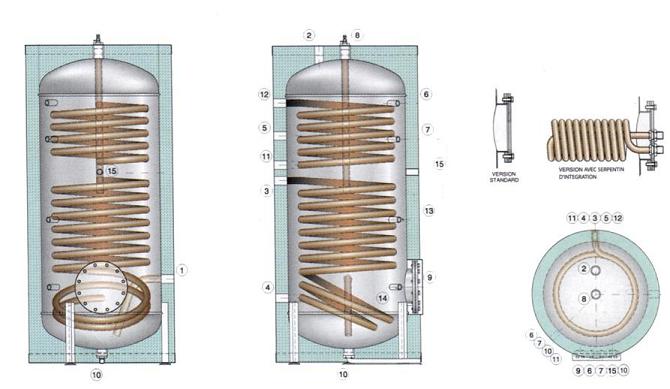

Ballon 2 échangeurs (typeT)
Connexions
1. Entrée eau sanitaire
2. Sortie eau chaude
3. Entrée échangeur solaire
4. Sortie échangeur solaire
5. Recyclage
6. Instrumentation
7. Instrumentation
8. Anode
9. Inspection
10. Vidange
11. Sortie échangeur chaudière
12. Entrée échangeur chaudière
13. Instrumentation
14. Instrumentation
15. Intégration résistance électrique
|
|
| Litres |
Surface échangeur
(m²)
|
Puissance
(kW)
|
Temps de mise en marche
(min)
|
Production E.C.S.
(L/h)
|
Hauteur totale du ballon
(mm)
|
Diamètre total du ballon
(mm)>
|
Poids
(kg)
|
| |
Inf |
Sup |
Inf |
Sup |
Inf |
Sup |
Inf |
Sup |
|
|
|
| 150 |
1 |
0.4 |
26 |
10.9 |
29 |
14 |
639 |
246 |
1405 |
510 |
62 |
| 200 |
1.2 |
0.5 |
31.2 |
16.2 |
22 |
12 |
766 |
312 |
1425 |
560 |
71 |
| 300 |
1.5 |
0.8 |
39 |
21.6 |
26 |
14 |
958 |
499 |
1480 |
670 |
91 |
| 400 |
2 |
1.1 |
50 |
32.8 |
27 |
17 |
1228 |
700 |
1760 |
720 |
135 |
| 500 |
2.1 |
1.1 |
52.5 |
41.9 |
32 |
17 |
1290 |
700 |
1790 |
790 |
154 |
| 750 |
3 |
1.4 |
75 |
62 |
34 |
21 |
1842 |
894 |
2100 |
890 |
172 |
| 1000 |
3.5 |
2 |
87.5 |
80.9 |
38 |
22 |
2150 |
1228 |
2153 |
990 |
235 |
(Les données thermiques sont calculées avec primaire à 85°C et production e.c.s. de 10 à 45°C avec accumulation à 60 °C. Pour l'échangeur supérieur, les données sont rapportées au volume utilisé.)
|
L ’installation d’une
résistance électrique est
possible sur nos
ballons DUO CC
|
|
Et si vous économisiez
aussi sur votre machine
à laver?
L ’ALPHA MIX permet l’approvisionnement
de votre lave-linge en eau chaude tempérée
jusqu’à 65°C.
En utilisant ce simple petit boîtier, vous pourrez
aisément utiliser votre eau chaude chauffée
gratuitement par le soleil. A vous les économies supplémentaires d ’électricité !
En plus, vous épargnez un maximum la
résistance interne de votre lave-linge, ce qui
prolonge la durée de vie de votre appareil!
L’ALPHA MIX s’adapte à tous les types de lave-linge puisqu’il se connecte sur
les arrivées d’eau. Sans restriction d’utilisation, il vous laisse le libre choix de
votre cycle, qu’il soit avec ou sans prélavage, ou même à l’eau froide!
Enfin l ’ALPHA MIX ne consomme qu’environ 0.02 kWh par programme, de quoi
donner du fil à retord aux grandes batées estivales! |
