Le mitigeur (inclus dans tous les kits CESI, COMBI et POOL)

Pour éviter les brûlures, il est indispendable d'installer un mitigeur qui est réglable entre 30 et 70 °C. Chaque entrée est équipée d'un clapet anti-retour. Le mitigeur se monte de préférence après l'appoint et se règle sur 55 à 60 °C.

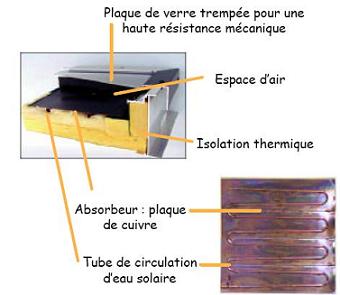

Absorbeur :
Plaque de cuivre et tube cuivre soudé sur toute la longueur par un
procédé automatique. Surface noire sélective :

- coefficient d ’absorption = 0,96
- coefficient d’émission = 0,08-0,12.
Interchangeable au moyen de raccords à compression après avoir enlevé le couvercle vitré.

Vitrage :
Faible taux de fer, trempé, faible réflexion,

3,2mm d’épaisseur,
91% de transmission de la lumière.

Démontable avec le cadre aluminium.

Encadrement :
Profilé d’aluminium épais et cadre d’aluminium anodisé noir pour le cadre du vitrage. Un accès pour la sonde de température est prévu à l’arrière haut du capteur.

Isolation : Toute l’isolation est 100% sans CFC, plaque de 55mm

Contenance : 0,5 litre / m2 de collecteur.

Débit : 0,015 litre par seconde par m2 de collecteur (recommandé)

Perte de charge : 4 kPa au débit de 0,04 litre / seconde (Thermic 28S).

Capacité thermique : 1750 J/K par m2 de collecteur

Pression de test : 6 Bar ou 600 000 Pa

pas de pression de service

Fixation : (1) intégration toiture avec kit intégration.
(2) sur toiture avec kit de fixation
(3) sur châssis sur toit plat avec ballast ou fixation

Rendement : ? = 0,7847 – 3,4746 T* - 0,01572 G T*2

Testé par : TNO Hollande ; TüV, ISFH, ITW Allemagne ; SPF Suisse ; CSTB France ; TIL Danemark

Espérance de vie : min 25-30 ans

Applications : Chauffe eau solaire domestique, collectif ; processus industriels ; piscine

Garantie : 10 Ans

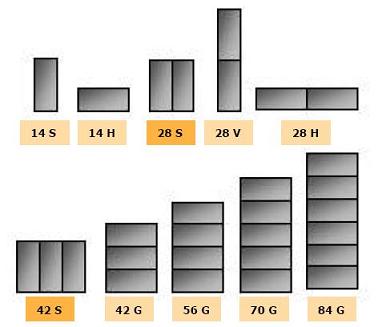

Les capteurs PH sont des pièces complétement finies où les absorbeurs plans sont intégrés. Construits de manière modulaire, ils sont référencés en séries. Le Thermic 14 est constitué de deux absorbeurs indépendants dont la surface totale vaut 1,38m2. A l ’inverse, le Thermic 84 G est un assemblage de 12 modules, soit une surface totale de 8,26 m2. La disposition des modules est variable. Il existe donc également un large choix de formes de champs de capteurs possible. (voir au dessus).

Caractéristiques techniques

Entrée et sortie : raccord bicônes 14 mm

Installation : inclinée 25° minimum
Température de travail : 120°c
Température de stagnation : 180°c
Fluide caloporteur : Eau pure sans additif

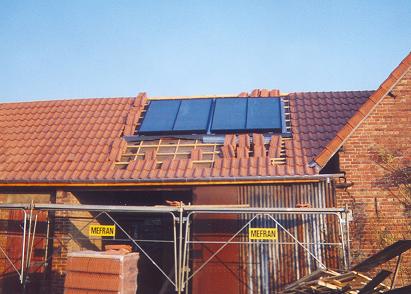

Toits de tuiles

Nous plaçons les capteurs sur les liteaux, après avoir retiré les tuiles, dans le cas d’un toit existant. Celles-ci seront ensuite reposées de manière étanche autour du capteur, au moyen de zingage et d’une bavette de plomb, tout comme la finition d’une fenêtre de toit. Les kits pour tuiles conviennent pour toutes les sortes de tuiles. Le poids total des tuiles retirées est plus important que celui du capteur solaire, par conséquent aucune charge supplémentaire ne sollicite la structure de la toiture.

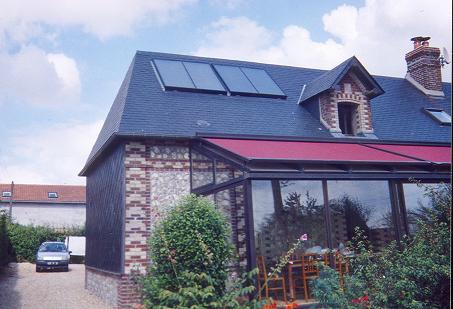

Toits d’ardoises

Nous plaçons les capteurs sur les liteaux, après avoir retiré les ardoises, dans le cas d’un toit existant. Celles-ci seront ensuite reposées de manière étanche autour du capteur, au moyen de noquets et d’une bavette de plomb, tout comme la finition d’une fenêtre de toit. Le poids total des ardoises retirées est plus important que celui du capteur solaire, par conséquent aucune charge supplémentaire ne sollicite la structure de la toiture. Les kits pour toits d’ardoises sont conçus de manière standard pour des ardoises de 60 cm. Si les dimensions des ardoises diffèrent, des noquets adaptés peuvent être réalisés sur mesure. Veuillez alors nous communiquer les dimensions des ardoises.

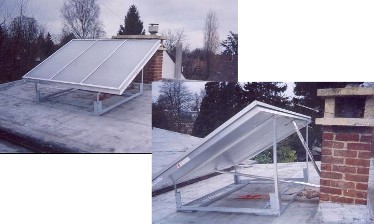

Montages sur toits plat

En montage sur toit plat, le capteur solaire peut être placé idéalement vers le sud. Sous la structure d’acier galvanisé, un bac peut accueillir les blocs de lest en béton qui reprennent les efforts dus au vent. Le poids dépend de la région et de la hauteur à laquelle se trouve le capteur. Nous ne fixons rien dans un revêtement de toit où la probabilité de fuites est trop importante. Chaque structure toit plat est livrée avec deux rouleaux de feutre de protection. Les blocs de lest pèsent 14 kg la pièce et ne sont pas compris dans le set. L’inclinaison standard est de 30°, afin de réduire la hauteur et la prise au vent du montage tant que possible.

Bloc de lest (14kg)
Pour déterminer combien de blocs de lest il faut disposer sur la structure, nous prenons en compte la hauteur du toit où se trouve le capteur et sa situation géographique

Montage sur façade

Au cas où la toiture est mal orientée, un montage en façade peut encore présenter une bonne solution. Les structures sont des bâtis en acier galvanisé. Leur nombre et leur forme dépendent du type des capteurs solaires et de l’inclinaison.<- (photos ci-contre)

Montage sur-toiture

Le matériel PH Energies peut tout aussi bien se monter en sur-toiture. Toutefois cette forme d ’installation n ’est pas recommandée. En effet Au cas où la toiture est mal orientée, un montage en façade peut encore présenter une bonne solution. Les structures sont des bâtis en acier galvanisé. Leur nombre et leur forme dépendent du type de capteur solaire et de l’inclinaison.
